Digitaal draadloos systeem

System 20 PRO

Overzicht

System 20 PRO

Met de lancering van de System 10 PRO ontvanger voor rackmontage maakten we 2,4 GHz draadloze microfoonsystemen nog functioneler en gebruiksvriendelijker. Met de System 20 PRO gaan we nog een stap verder, met een zelfgestuurd, plug-and-play 2,4 Ghz-systeem dat schaalbaar is tot 20 kanalen en overal dezelfde betrouwbare, hoogwaardige audio levert, ongeacht waar u het installeert. Het systeem is ontworpen om overal probleemloos te worden ingezet en kan de vele uitdagingen aan waarmee conventionele draadloze microfoonsystemen worden geconfronteerd, zoals frequentiecoördinatie, complexe intermodulatieberekeningen en externe antennebekabeling.

De ATW-R1440 ontvanger van het systeem kan tot vier zenders ontvangen en is gemakkelijk te installeren. Voor een nog bredere inzetbaarheid kunnen de ontvangers bovendien in hun half-rackbehuizing gedockt blijven of op afstand (tot 100 m) worden geïnstalleerd, verbonden met een ethernetkabel. Met de meegeleverde RJ12-kabel kunnen daarnaast ook tot vijf behuizingen met elkaar worden verbonden, waardoor een meerkanaalssysteem wordt gecreëerd dat gelijktijdig tot 20 kanalen kan gebruiken. Wat System 20 PRO zo flexibel maakt, is dat gebruikers zelf de meest doeltreffende bedrijfsmodus voor een bepaalde situatie kunnen kiezen: standaardmodus (10 kanalen) om de latency te minimaliseren of High Density-modus (20 kanalen) voor zo veel mogelijk kanalen.

Het systeem kan vlot worden geïnstalleerd en beheerd met Audio-Technica's Wireless Manager-software, waardoor u vanaf één scherm meerdere draadloze UHF-, 2,4 GHz- en DECT-systemen kunt beheren. Bovendien biedt het systeem standaard ondersteuning voor AES 128-versleuteling, voor een veilige en betrouwbare werking. De zenders van elk systeem worden gekoppeld en klaar voor gebruik geleverd en werken een hele dag lang op een volle lading.

Algemeen interferentie vrije werking

Draadloos overal

Opereert in de 2.4 GHz band ( ver buiten de TV kanalen),
System 20 pro is het systeem dat overal kan worden ingezet

Digitale 2.4 GHz werking

Rack montage

Automatische setup

Automatische frequentie selectie

+17

Eigenschappen

Draadloze digitale werking in 24-bits/48 kHz voor ultieme geluidskwaliteit en betrouwbare prestaties
Plug-and-play werking binnen het 2,4 GHz-bereik: volledig vrij van tv-storingen
Gebruikers kunnen schakelen tussen standaardmodus (10 kanalen) en HD-modus (20 kanalen) om enerzijds latentie te minimaliseren of anderzijds het aantal kanalen te maximaliseren
Voor een nog bredere inzetbaarheid kunnen de ontvangers zowel in de behuizing gedockt blijven of op afstand (tot 100 m ) worden geïnstalleerd, verbonden met een ethernetkabel
Tot vijf behuizingen kunnen aan elkaar worden gekoppeld en gelijktijdig worden gebruikt
Elk kanaal op de ontvanger kan aan maximaal vier zenders worden gekoppeld, waardoor gebruikers direct tussen verschillende zenderconfiguraties kunnen schakelen

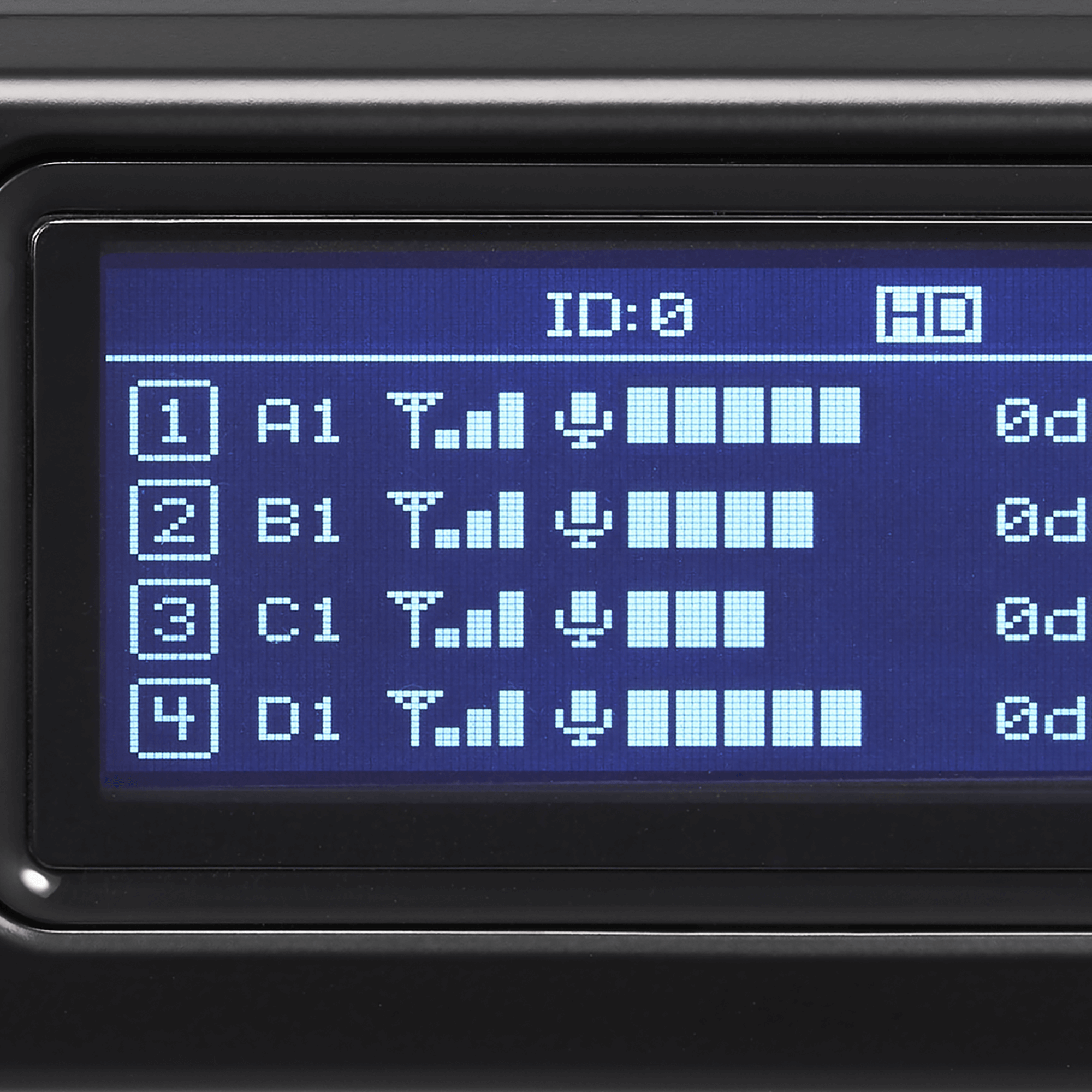

Op het System ID-display van de behuizing worden het RF-signaalniveau, het batterijniveau van de zender en de status van de koppeling weergegeven
Elke half rack-behuizing wordt geleverd met een korte en een lange rackbeugel, waarbij twee lange rackbeugels kunnen worden gecombineerd tot een verbindingsplaat om twee behuizingen in een volledige rackruimte te plaatsen
Compatibel met de Wireless Manager-software van Audio-Technica, voor een gecentraliseerd beheer van systeeminstellingen en bediening
De automatische vergrendelingsfunctie voorkomt onbedoelde handelingen, zoals het uitschakelen van de stroom of het weergeven van het kanaalkeuzescherm
AES 128-versleuteling voor veiligheid
Compatibel met het Syslog-protocol
In de Wireless Manager-software kunnen gebruikers apparaat- en projectinstellingen configureren, monitoren en opslaan
Zowel de zenders als de ontvangers hebben OLED-schermen voor een optimale uitlezing van de belangrijkste instellingen en alarmen
De water- en transpiratiebestendige cW-connector op de bodypackzender biedt een veilige verbinding met lavaliermicrofoons, hoofdmicrofoons en kabels met een vergrendelbare 4-pins cW-connector
De oplaadterminals op de bodypack- en handzenders werken met ATW-CHG3/ATW-CHG3a en ATW-CHG3N/ATW-CHG3Na oplaadstations om NiMH-batterijen op te laden
Ondersteunt gemixte uitgang voor situaties met een beperkt aantal ingangskanalen

Specifications

Overall System

Werkfrequenties

2.402~2.480 MHz

Dynamisch bereik

120 dB (A-gewogen), typisch

Totale harmonische vervorming

< 0,05%, typisch

Maximum Simultaneous Use (recommended)

Standaard: 10 kanalen
HD-modus: 20 kanalen
Hangt af van de regio en de omgeving.

System Frequency Response

20 tot 20.000 Hz
Varieert afhankelijk van de gebruikte microfoon.

Delay

Standaard: 2,8 ms
HD-modus: 6,7 ms

Audio Sampling Rate

Standaard: 24-bits / 48 kHz
HD-modus: 24-bits / 48 kHz

Encryption Method

AES128

Receiver & Transmitter Specifications

ATW-R1440

ATW-RC14

Externe aansluitpoort ontvanger	RJ45
Netwerkpoort	RJ45: RJ45: RJ45 Fast Ethernet
LINK IN/OUT-poort	RJ12
Uitgangsniveau	LINE max: +22 dBu (+20 dBV) LINE Unity: -20 dBu (-22 dBV) MIC max: -12 dBu (-10 dBV) MIC Unity: -50 dBu (-52 dBV)
Stroomverbruik	3,7 W
Voeding	12 V 0,5 A (stroomadapter)
Bedrijfstemperatuur	0 °C tot +40 °C
Afmetingen	209,8 mm x 165,6 mm x 42,5 mm (B x D x H)
Gewicht	740 g
Meegeleverde accessoires	Platte stekker voor stroomadapter en stroomadapter, adapter voor rackmontage (kort), adapter voor rackmontage (lang), Bevestigingsschroeven x 5, verbindingskabel (30 cm), rubberen voetjes x 4

ATW-RU14

Modulatiemodus	GFSK
RF-uitvoer	10 mW EIRP
RF sensitivity	-90 dBm, typisch
Sprietantenne	1/2 dipoolantenne, diversiteit
Poort voor externe aansluiting	RJ45
Voeding	12 V (RC14)
Bedrijfstemperatuur	0 °C tot +40 °C
Afmetingen	86,0 mm x 70,2 mm x 18,7 mm (B x D x H)
Gewicht	77 g
Meegeleverde accessoires	Apparaathouder, houderdeksel, houtschroeven x 2, antenne x 4

ATW-T1401 bodypackzender

Modulatiemodus	GFSK
RF-uitvoer	10 mW EIRP
RF-gevoeligheid	-90 dBm, typisch
Sprietantenne	True Diversity
Ingangaansluiting	4-pins vergrendelbare connector Pin 1: GND Pin 2: INST-ingang Pin 3: MIC-ingang Pin 4: DC BIAS +10 V
Batterijen	3 V (2 AA-batterijen)
Bedrijfstemperatuur	5 °C tot +40 °C
Levensduur batterij [1]	AA -alkalinebatterijen: ca. 15 uur AA -Ni-MH: ca. 14 uur en 30 minuten AA -Li-ion: ca. 29 uur Varieert naargelang de gebruiksomstandigheden.
Afmetingen	63,7 mm x 22,7 mm x 107,4 mm (B x D x H)
Gewicht	80 g (zonder batterijen)

ATW-T1402 handmicrofoon-zender

Modulatiemodus	GFSK
RF-uitvoer	10 mW EIRP
RF-gevoeligheid	-90 dBm, typisch
Sprietantenne	True Diversity
Microfoontype	Dynamisch
Richtingskarakteristiek microfoon	Hypercardioïde
Batterijen	3 V (2 AA-batterijen)
Bedrijfstemperatuur	5 °C tot +40 °C
Levensduur batterij [1]	AA- alkalinebatterijen: ca. 18 uur AA- Ni-MH: ca. 16 uur en 30 minuten AA- Li-ion: ca. 35 uur Varieert naargelang de gebruiksomstandigheden.
Afmetingen	265,0 mm x ⌀ 53,7 mm
Gewicht	300 g
Meegeleverde accessoires	Microfoonhouder AT8456a, schroefdraadadapter (3/8 - 5/8)

ATW-T1406 grensvlakmicrofoon-zender

Modulatiemodus	GFSK
RF-uitvoer	10 mW EIRP
RF-gevoeligheid	-90 dBm, typisch
Sprietantenne	True Diversity
Maximaal geluidsdrukniveau invoer	139 dB SPL
Microfoontype	Condensator
Richtingskarakteristiek microfoon	Cardioïde
Bedrijfstemperatuur	5 °C tot +40 °C
Ingebouwde batterij	3,7 V lithium-ionbatterij (5,5 Wh, 1460 mAh)
Batterijduur	Ca. 12 uur Varieert naargelang de gebruiksomstandigheden.
Oplaadtijd	Ca. 3 uur en 10 minuten Varieert naargelang de gebruiksomstandigheden.
USB-oplaadpoort	USB Type-C (USB 2.0)
Afmetingen	90,5 mm x 129,4 mm x 31,9 mm (B x D x H)
Gewicht	510 g (inclusief batterij)
Meegeleverde accessoires	USB-voedingsadapter, stekker voor USB-voedingsadapter, USB-kabel (1,5 m)

ATW-T1407 tafelstatief-zender

Modulatiemodus	GFSK
RF-uitvoer	10 mW EIRP
RF-gevoeligheid	-90 dBm, typisch
Sprietantenne	True Diversity
Microfoon	Houder voor zwanenhalsmicrofoon
Fantoomvoeding	24 V
Bedrijfstemperatuur	5 °C tot +40 °C
Ingebouwde batterij	3,7 V Li-ion batterij (5,5 Wh, 1460 mAh)
Batterijduur	Bij gebruik van zwanenhalsmicrofoon zonder LED: ca. 12 uur Bij gebruik van zwanenhalsmicrofoon met LED: ca. 8 uur Varieert naargelang de gebruiksomstandigheden.
Oplaadtijd	Ca. 3 uur en 10 minuten Varieert naargelang de gebruiksomstandigheden.
USB-oplaadpoort	USB Type-C (USB 2.0)
Afmetingen	90,5 mm x 129,4 mm x 47,6 mm (B x D x H)
Gewicht	490 g (inclusief batterij)
Meegeleverde accessoires	USB-voedingsadapter, stekker voor USB-voedingsadapter, USB-kabel (1,5 m)

Downloads

QSG

System 20 PRO Quick Start Guide

Manuals

System 20 PRO User Manual System 20 PRO Wireless Manager Manual

IP Control Protocol

System 20 PRO IP Control Protocol Specifications

Data Sheet

System 20 PRO Data Sheet EN System 20 PRO Data Sheet DE System 20 PRO Data Sheet FR System 20 PRO Data Sheet ES System 20 PRO Data Sheet NL System 20 PRO Data Sheet HU System 20 PRO Data Sheet IT

Software & Firmware

Bezoek onze downloads pagina voor de meest recente software en firmware.

Indien u assistentie nodig heeft om de juiste versie te identificeren of met de installatie van de firmware/software aarzel dan niet contact met ons op te nemen

Ongeëvenaarde audiokwaliteit

Bewezen digitale prestaties

Toen we bijna tien jaar geleden voor het eerst het System 10 PRO draadloze microfoonsysteem introduceerden, bracht het de 2,4 GHz technologie naar een niveau van betrouwbaarheid en gebruiksgemak dat voorheen onbereikbaar was voor draadloze microfoonsystemen. Nu, met System 20 PRO zijn we nog een stap verder gegaan - we hebben de kanaalcapaciteit verdubbeld in de helft van de bandbreedte.
