Eigenschappen
- Extreem brede 60 MHz tuning bandbreedte voor maximale veelzijdigheid binnen het toenemend overbevolkte RF spectrum, beschikbaar in 2 frequentiebanden : DE2 ( 470-530 MHz0 en EE1 (530-590 MHz).
- Unieke Multi functionele druktoets op de handzenders en beltpacks om naar een backup frequentie om te schakelen in geval van interferentie, op zowel zender als ontvanger.
- Mogelijkheid tot monitoren en configureren d.m.v. Wireless Manager software met de ATW-R3210N receiver via RJ45.
- True Diversity techniek reduceert ontvangst problemen.
- Auto Squelch functie past automatisch de Squelch drempel aan om bereik te maximaliseren en gelijktijdig mogelijke Interferentie te minimaliseren.
- Frequentie Scan en IR synchronisatie voor een snelle eenvoudige configuratie.
- Dual-mode ontvanger display kan schakelen tussen de standaard modus of het uitlichten van level meters.
- Zenders en ontvangers zijn voorzien van OLED displays voor de optimale uitlezing van instellingen en meldingen.
- De handheld microfoon is bijzonder ongevoelig voor contactgeluid en biedt de mogelijkheid om 6 verschillende AT microfoonkapsels te monteren en is zelfs uitwisselbaar met diverse andere merken microfoonkapsels
- De nieuwe robuuste cH connector op de beltpack zorgt voor een stabiele verbinding met dasspeld microfoons, headset microfoons en overige kabels met de nieuwe cH 4-pin schroefconnector.
- De beltpack heeft een ( buiten werking te stellen) Mute schakelaar met een fysieke aanduiding van de mute status zonder dat het display zichtbaar is.
- De laadkontakten op de zenders passen in de optionele ATW-CHG3 en ATW-CHG3N slimme laadstations met gebruik van NiMH oplaadbare batterijen.
- Antenne spanning beschikbaar voor actieve antennes en andere “ in-line” RF producten.
- Ground-lift schakelaar aanwezig om hoorbare brom veroorzaakt door aardlussen te elimineren.
- Gebalanceerde en ongebalanceerde audio uitgangen.
Specifications
| Overall System | |
|---|---|
| Werkfrequenties | Band DE2: 470.125 to 529.975 MHz (2395 frequencies) Band EE1: 530.000 to 589.975 MHz (2400 frequencies) Band EF1: 590.000 to 649.975 MHz (2400 frequencies) Band FG1: 650.000 to 699.875 MHz (1996 frequencies) |
| Minimale frequentiestap | 25 kHz |
| Modulatiemodus | FM |
| Maximale afwijking | ATW-T3201: ±38 kHz (THD:10%) ATW-T3202: ±36 kHz (THD:10%) |
| Frequentierespons | ATW-T3201: 31 Hz to 15,500 Hz ATW-T3202: 25 Hz to 16,700 Hz Frequency response depends on attached microphone element |
| Werkingsbereik | 100 m (328') Open range environment with no interfering signals. |
| Totale harmonische vervorming | <1.0% (at 1 kHz, ±17.5 kHz deviation) |
| Gebruikstemperatuurbereik | -5° C to +45° C (23° F to 113° F) |
| Gelijktijdig gebruik | 40 Channels per band* For assistance with multi-band operation or other frequency coordination issues, please contact your regional Audio-Technica customer service representitive. *Region and band dependent |
| Handheld Transmitter | |
|---|---|
| RF-stroomuitgang | High: 30 mW, Low: 10 mW (switchable), at 50 ohms |
| Ongewenste emissies | Following Federal and National Regulations |
| Batterijtype | Two 1.5V AA, not included |
| Batterijduur | High: 8.0 hours (alkaline), Low: 9.0 hours (alkaline) High: 9.0 hours (Ni-MH 1900mAh), Low: 9.5 hours (Ni-MH 1900mAh) Depending on battery type, usage, and environmental conditions. |

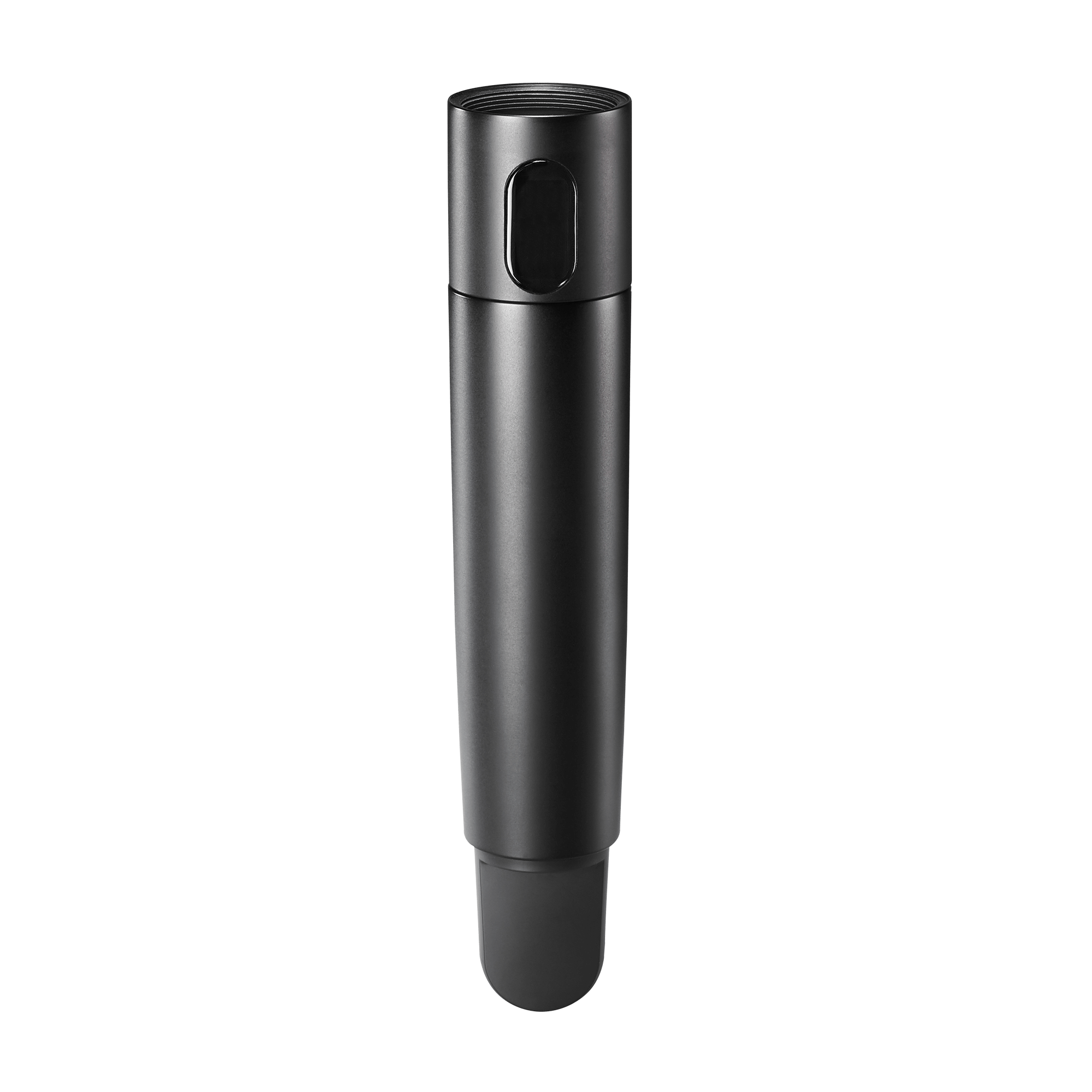

| Afmetingen | ATW-T3202 (without capsule): 193 mm (7.60") long, 37 mm (1.46") maximum diameter ATW-T3202/C510: 265 mm (10.43") long, 54 mm (2.13") maximum diameter ATW-T3202/C710: 271 mm (10.67") long, 50 mm (1.97") maximum diameter |
| Nettogewicht | ATW-T3202 (without capsule): 200 g (7.1 oz), without batteries ATW-T3202/C510: 330 g (11.6 oz), without batteries ATW-T3202/C710: 314 g (11.1 oz), without batteries |
| Body Pack | |
|---|---|
| RF-stroomuitgang | High: 30 mW, Low: 10 mW (switchable), at 50 ohms |
| Batterijduur | High: 8.0 hours (alkaline), Low: 9.0 hours (alkaline) High: 9.0 hours (Ni-MH 1900mAh), Low: 9.5 hours (Ni-MH 1900mAh) Depending on battery type, usage, and environmental conditions. |
| Batterijtype | Two 1.5V AA, not included |
| Afmetingen | 64 mm x 82 mm x 23 mm (W x D x H) 2.52" x 3.22" x 0.91" (W x D x H) |
| Ingangsaansluitingen | cH-style screw-down 4-pin connector Pin 1: GND Pin 2: INST INPUT Pin 3: MIC INPUT Pin 4: DC BIAS +5V |
| Nettogewicht | 102 g (3.6 oz), without batteries |
| Ongewenste emissies | Following Federal and National Regulations |
| Receiver | |
|---|---|
| Ontvangstsysteem | True Diversity |
| Spiegelonderdrukking | 60 dB nominal |
| Maximaal uitgangsniveau | XLR, balanced: +14 dBV 6.3 mm (1/4"), unbalanced: +8 dBV |
| Antenne-ingang | BNC-type, 50 ohms |
| Voeding | 100-240V AC (50/60 Hz) to 12V DC 1A (center positive) switched mode external power supply |
| Afmetingen | 210.0 mm x 191.0 mm x 43.4 mm (W x D x H) 8.27" x 7.52" x 1.71" (W x D x H) |
| Gewicht | 1100 g (38.8 oz), without accessories |
| Meegeleverde accessoires | Two flexible UHF antennas; AC adapter (country dependent); rack-mount Adapters |
